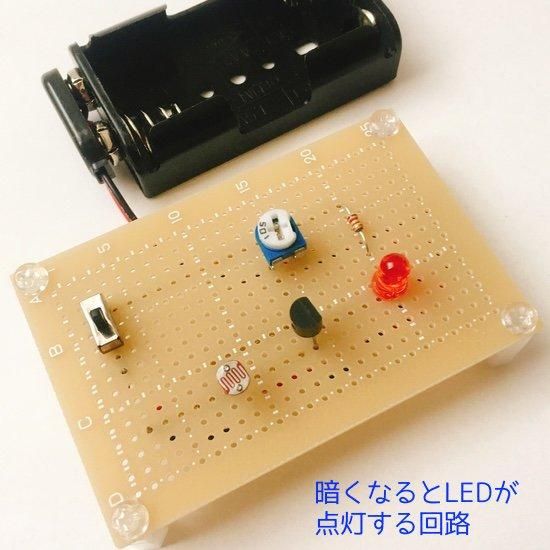

暗くなるとLEDが点灯する回路 [IDK-002]

<キットの説明>
・ユニバーサル基板を使って部品をハンダ付けするキットです。
・暗いところでLEDが点灯する回路です。
・明るさによって抵抗値が変化するCdsという部品とトランジスタを使った基本的な回路です。
・どのくらいの暗さでLEDを点灯させるかを半固定抵抗を回して調整します。
・組み立て説明書をキットに同梱しており、回路図、回路説明、部品配置図を載せています。
※単三電池を2本使います。電池は付属していませんので、別途ご用意ください。
キット説明のページもご覧ください。

<回路のポイント!>
・Cdsを明るさセンサに活用し、センサでトランジスタの動作をコントロールします。
・トランジスタのスイッチング動作を利用した基本的な回路を学べます。
・半固定抵抗とCdsでトランジスタが動作するポイントを調整します。

<おすすめポイント!>
・暗くなると光る回路は、いろいろな回路構成が考えられますが、そのうちの一つです。
・部屋の電気を消した時に自動で光るので、回路を完成させた喜びが毎日感じられます!

動作させたときの動画です(YouTube)


<部品についての説明>
ユニバーサル基板について
抵抗のカラーコードについて

販売価格 1,400円(内税)
購入数
