リモコン信号を受信するとLEDが光る回路 [IDK-004]

<キットの説明>
・ユニバーサル基板を使って部品をハンダ付けするキットです。
・家電製品などに使われるリモコン受光モジュールを使ってLEDを点灯させる回路です。
・受光モジュールは、リモコンのボタンを押した時に送信される赤外線信号を受けて、それに応じたパルス信号を出力する部品です。このパルス信号をもとにして、トランジスタを動作させてLEDを点灯させています。
・パルスに合わせて、LEDがチカチカと点滅します。

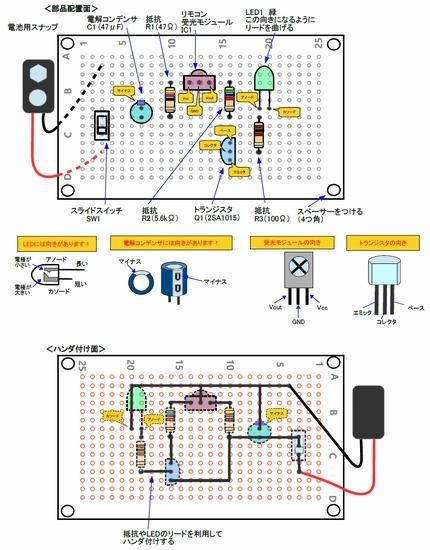

・組み立て説明書をキットに同梱しており、回路図、回路説明、部品配置図を載せています。
※単三電池を3本使います。電池は付属していませんので、別途ご用意ください。
※キット説明のページもご覧ください。

<回路のポイント!>
・家電製品などでは、受光モジュールからのパルス信号をマイコンに取り込んで、リモコンのどの
 ボタンが押されたかを判断します。
・受光モジュールからの出力は、リモコン信号が無いときは電源電圧レベル(4.5V)で、
 リモコン信号があるときは0Vになります。
・リモコン信号がある(0V)のときにトランジスタが動作します。
・トランジスタのスイッチング動作を利用してLEDを点灯させています。

<おすすめポイント!>
・テレビの前に置くと、チャンネルを変えるたびにLEDが光ります。
・LEDが光るたびにテレビの中のマイコンが働いていることを想像できます!

動作させたときの動画です(YouTube)


<部品についての説明>
ユニバーサル基板について
抵抗のカラーコードについて

販売価格 1,400円(内税)
