暗くなるとLEDが点滅する回路 [IDK-003]

<キットの説明>
・ユニバーサル基板を使って部品をハンダ付けするキットです。
・暗いところでLEDが点滅する回路です。
・明るさによって抵抗値が変わる部品Cdsを使い、暗いところで回路が動作するようにしています。
・トランジスタ2個で発振回路を作り、この発振周期に応じてLEDが点滅します。

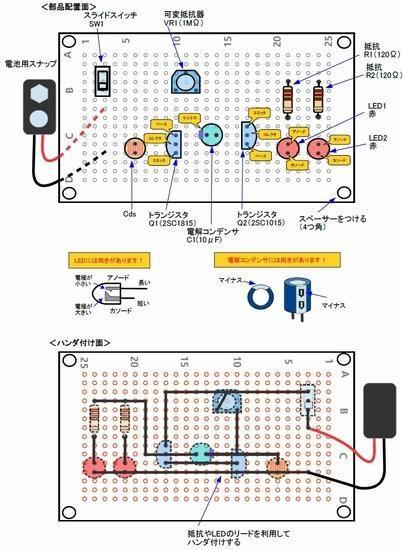

・組み立て説明書をキットに同梱しており、回路図、回路説明、部品配置図を載せています。
※単三電池を2本使います。電池は付属していませんので、別途ご用意ください。
※キット説明のページもご覧ください。

<回路のポイント!>
・トランジスタ2個で発振する基本的な回路です。
・Cdsを明るさセンサーとして使っている定番回路です。
・半固定抵抗で動作する暗さを調整します。
・トランジスタのスイッチング動作を利用します。

<おすすめポイント!>
・意味ありげな点滅で、玄関の窓際におくと夜の防犯用に使えます!

LED点滅の動画です(YouTube)


<部品についての説明>
ユニバーサル基板について
抵抗のカラーコードについて


販売価格 1,650円(内税)
