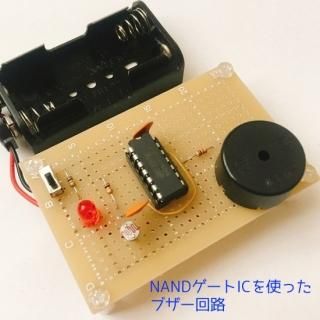

NANDゲートICを使ったブザー回路 [IDK-005]

<キットの説明>
・ユニバーサル基板を使って部品をハンダ付けするキットです。
・NANDゲートというデジタルICを使った発振回路で圧電スピーカーを鳴らします。
・明るさにより抵抗値が変化するCdsという部品を使って、Cdsに入る光によって発振周波数を変化させ、その変化が音で分かる回路です。

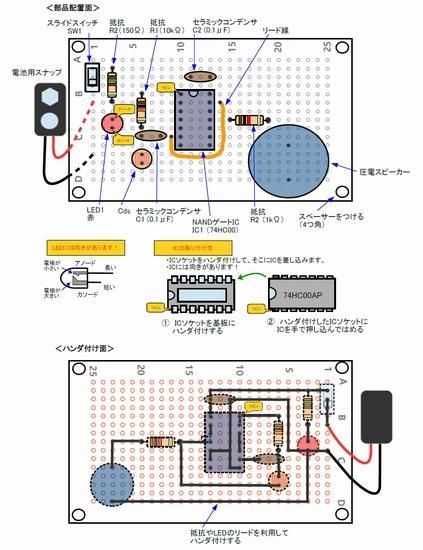

・組み立て説明書をキットに同梱しており、回路図、回路説明、部品配置図を載せています。
※単三電池を2本使います。電池は付属していませんので、別途ご用意ください。
※キット説明のページもご覧ください。

<回路のポイント!>
・NANDゲートを使って発振させる基本的な発振回路です。
・発振周波数は、回路中の抵抗とコンデンサの値で決まりますが、このうち抵抗部分を
 Cdsにすることでここに入る光の量で抵抗値を変えて、発振周波数が変化するようにしました。
・発振回路をゲートICで作ることを学べます。

<おすすめポイント!>
・Cdsに手を近づけたり遠ざけたりして、光の量を変化させて音を変化させます。
・手を動かしてテルミンみたいに曲が演奏できるかも?!

動作させたときの動画です(YouTube)



<部品についての説明>
ユニバーサル基板について
抵抗のカラーコードについて

販売価格 1,800円(内税)
購入数
