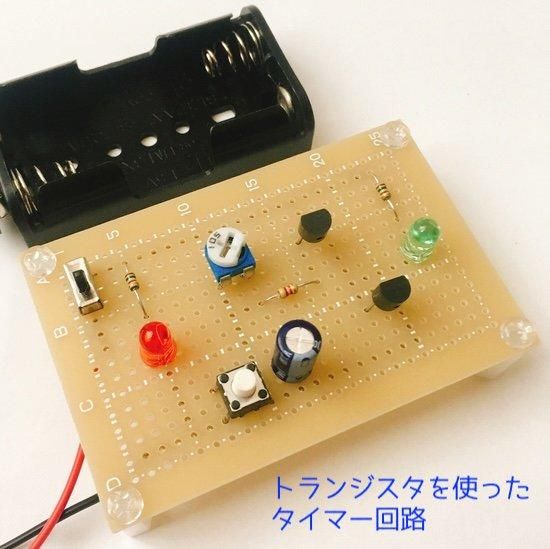

トランジスタを使ったタイマー回路 [IDK-007]

<キットの説明>

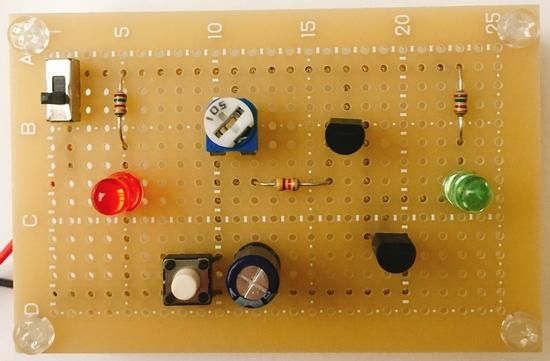

・ユニバーサル基板を使って部品をハンダ付けするキットです。
・トランジスタを使ったタイマー回路です。
・半固定抵抗を通してコンデンサに充電する時間を利用して、トランジスタが動作開始する時間をコントロールしています。
・リセットスイッチを押すとタイマーがスタートし、半固定抵抗で設定したタイマー時間になると緑のLEDが点灯します。
・コンデンサに少しずつ充電され、トランジスタに流れる電流も少しずつ増えるので、緑のLEDも少しずつ明るくなっていきます。
・計算上のタイマー設定時間は0〜100秒ですが、徐々に点灯を始めるので厳密なタイマー時間の設定はできません。回路の勉強用としてお使いください。
・組み立て説明書をキットに同梱しており、回路図、回路説明、部品配置図を載せています。
※単三電池を2本使います。電池は付属していませんので、別途ご用意ください。
※キット説明のページもご覧ください。

<回路のポイント!>
・トランジスタのオンする時間をコントロールする方法を知ることができます。
・抵抗でコンデンサに流れる電流を制限することでコンデンサへの充電時間をコントロールします。
・まずはコンデンサに充電電流が流れ、充電がいっぱいになるとトランジスタのベースに流れます。
・スライドスイッチを入れた時点でタイマーはスタートしていますので、タクトスイッチを押してコンデンサを放電させることでリセットさせます。

<おすすめポイント!>
・コンデンサに充電される時間を利用してトランジスタの動作開始時間を遅らせる、ということが実感できます。
・単純な回路でタイマーができるということが分かります。

動作させたときの動画です(YouTube)


<部品についての説明>
ユニバーサル基板について
抵抗のカラーコードについて


販売価格 1,550円(内税)
購入数
