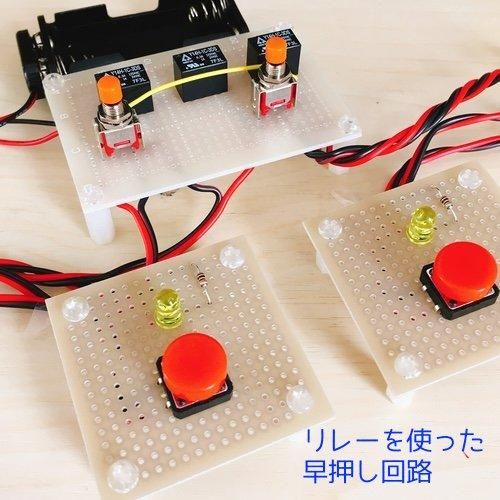

リレーを使った早押し回路[IDK-017]

<キットの説明>
・リレーを使った2つのスイッチの早押し回路です。
・2つのスイッチのうち早く押されたほうのLEDが点灯し、その状態を保持します。
・リレーを使った自己保持回路をもとに構成した回路です。
・組み立て説明書をキットに同梱しており、回路図、回路説明、部品配置図を載せています。
※キット説明のページもご覧ください

<回路のポイント!>
・自己保持回路という本によく出てくる回路を実際に組み立て、経験することができます。

<おすすめポイント!>
・早く押したほうのLEDが光ります。早押しクイズに使ってみましょう!
・なかなかリレーと言う部品を使う機会が無い方、経験値を上げることができます。


動作させたときの動画です(YouTube)


ワイヤーが多く取説では分かりにくいかもしれません。接続の参考にしてください(YouTube)



<注意です>
・マンガン電池ですとリレーがうまく動作しないことがあります。
 アルカリ電池やニッケル水素などの充電池の使用をオススメします。




販売価格 2,300円(内税)
購入数
