「プリント基板」暗くなるとLEDが点灯する回路 [IDK-P01]

<キットの説明>

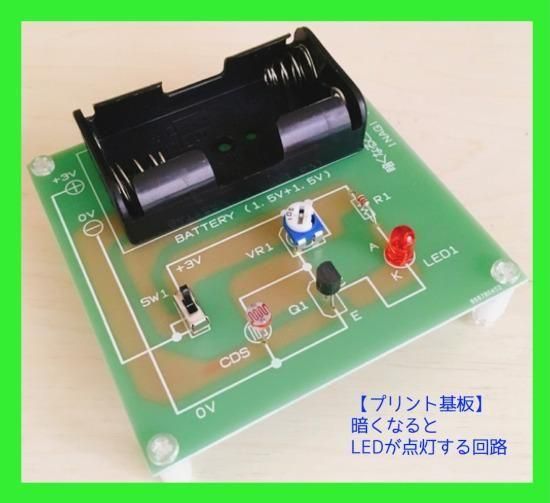

・暗くなるとLEDが点灯する回路キットのプリント基板バージョンです。
・ハンダ付けが初めての方でも簡単に作成できます。
・プリント基板には部品の接続を示す線が描かれており、回路をイメージすることができます。
・暗いところでLEDが点灯する回路です。
・明るさによって抵抗値が変化するCdsという部品とトランジスタを使った基本的な回路です。
・どのくらいの暗さでLEDを点灯させるかを半固定抵抗を回して調整します。
・組み立て説明書をキットに同梱しており、回路図、回路説明、部品配置図を載せています。
※単三電池を2本使います。電池は付属していませんので、別途ご用意ください。

<回路のポイント!>
・Cdsを明るさセンサに活用し、センサでトランジスタの動作をコントロールします。
・トランジスタのスイッチング動作を利用した基本的な回路を学べます。
・半固定抵抗とCdsでトランジスタが動作するポイントを調整します。

<おすすめポイント!>
・プリント基板の表面に部品どうしの接続を描いていますので、回路を意識することができます。
・暗くなると光る回路は、いろいろな回路構成が考えられますが、そのうちの一つです。
・部屋の電気を消した時に自動で光るので、回路を完成させた喜びが毎日感じられます!

<部品についての説明>
抵抗のカラーコードについて

販売価格 1,500円(内税)
購入数
