カウントアップ表示回路B[IDK-019]

「No10 カウントアップ表示回路」のIC変更版です
<キットの説明>
・ユニバーサル基板を使って部品をハンダ付けするキットです。

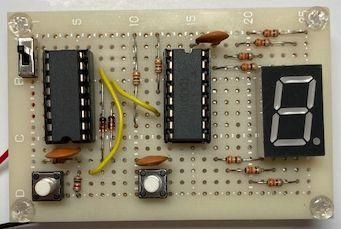

・タクトスイッチを押すたびに数字が1つずつ増えて表示します。
・スイッチが押されたのを検知してカウントICがカウントします。
・7セグメントLED表示器で数字を表示します。
・7セグメントを表示させるドライバIC を使っています。

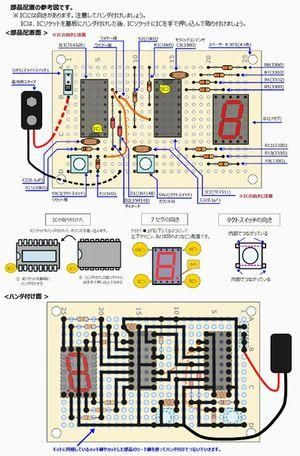

・組み立て説明書をキットに同梱しており、回路図、回路説明、部品配置図を載せています。
※単三電池を3本使います。電池は付属していませんので、別途ご用意ください。
※キット説明のページもご覧ください。

<回路のポイント!>
・入力されたパルスを数えるカウンタICを知ることができます。
・タクトスイッチを押すと カウンタICの入力端子が0Vになり、スイッチが押されたことを検知します。
・7セグメントLED表示器に数字を表示させる回路を学べます。

<おすすめポイント!>
・スイッチを押すたびに数字が変化する!表示回路の基本を体験できます。
・ハンダ付けは少し多めですが、回路図と実装図をよく見てハンダ付けすれば大丈夫です。
・完成後は自信がつきます!

動作させたときの動画です(YouTube)


販売価格 1,900円(内税)
購入数
